Stage Machinery
WaagnerBiro社製品
WaagnerBiro StageSystemWaagner Biro(ワーグナービロ)社は、1854年にウィーンで創業し、百年前の1906年には国立オペラ(Staatsoper）の舞台機構を手がけた伝統ある舞台設備会社です。
製品群として【Super Silent Stage Winch】の名称の低騒音型可変速ウインチをはじめとする各種電動ウインチや、これを制御するC.A.T（Computer Aided Theatre）システムなど洗練された機能を持つ機器のラインナップを揃えています。
装置も制御機器や安全思想も洗練されており、世界最高水準のものと言っても過言ではありません。
サンケン・エンジニアリングは2007年より日本総代理店として日本国内にWaagner Biro Stage System社の全世界で採用された安全かつ高性能な優れた製品をお届けしています。
CAT System v5 次元を超える操作性
パワフル.−高性能
- ・CATv5はあらゆる種類の操作制御について一連の編集機能とライブ制御機能を導入することで、あらゆる創造的イメージが実現可能となる様に設計されています。
- ・ソフトウェアは舞台機構の本番操作のみに特化したものではなく、システムの導入から運用、トラブルシューティング、定期メンテナンスといったシステムのライフサイクル全体に対する支援とツールを提供します。
インディビジュアル.−独自性
- ・様々な異なったアイデアや、操作上の構想を取り入れて設計されています。
- ・日々の作業場において、私共のシステムを利用する全ての人々からのニーズを考慮して設計されています。
セーフ. −安全性
- ・操作ミスによるリスクを最小限に抑えるよう設計されています。
全ての編集機能は限度を超える数値入力を防止するように設計されています。
整合性のチェックを行う事により、実行時のシステム設定の変更による不一致を検出します。 - ・宙乗りをするアーティストやパフォーマのリスクを最小限とするため、バックアップや復帰機能を使い、迅速さと簡易さを兼ね備えた最高クラスの汎用性を実現するよう設計されています。
【操作デザイン】
スマートなガイドデザイン ～下記を目標にCATv5のUIは設計されています。
- ☆細部までこだわり抜いた視認性の良いグラフィックデザイン
- ☆ワークフローを完璧にサポートする操作デザイン
- ☆変化する作業時状況に適合していく画面レイアウト
- ☆日常作業の課題を解決するスマート・アシスタント機能
- ☆共同作業ツールとしての作業環境の構築
＜特長＞
- ・モダンなUIデザインは、最新のスマートフォンやタブレット端末の視認性・操作性を参考にしています。
- ・マルチタッチによる複数選択やドラッグ＆ドロップにより、タッチ画面での迅速な操作と編集が可能です。
- ・割り込み操作が必要な場合にも直ちに対応でき、進行中のプログラムの入力作業にも影響を与えません。
- ・レパートリー管理画面を利用すれば、ショーデータや記録の管理が容易にできます。
- ・装置のステータス画面を確認しながらショーの編集や実行が行えます。
【AXIO 5】セーフティモーションI/Oコントローラ
AXIO5はCATシステムと外部の世界とを結び付けます。
SIL3/PLe認定の安全モーションコントローラ及びホットスワップに対応した任意に割り当て可能なセーフティI/Oポートを組み合わせたコントロールボックスです。
AXIO5は高速ウィンチ、チェーンホイスト、廻り盆、ステージワゴン、舞台迫り、各油圧機器を含め、あらゆる種類の装置を制御するための操作コマンドを必要な電気信号に変換します。
カラークラス名
ピンク
class="col_pink"
赤
class="col_red"
朱色
class="col_scarlet2"
白
class="col_white"
インデント
p,h2,h3,h4タグのインデントは
class="indt"
クラスを追加してください
文章をまとめて次の文章との間に余白をつけるとき
section class="product_group"
で囲ってください
タイトル
section class="product_group" > h4
で囲ってください
リストの前に・（中黒）や☆などのアイコンをつけるとき
section class="product_group" > ul > li
で囲ってください
操作画面イメージ
操作卓CAT562
卓越した操作性
CAT562は置き型と可搬型の操作卓において、ユーザーにとって使いやすい優れた操作性を提供します。
大型ディスプレイとマルチタッチスクリーンは、グラフィカルな編集と視覚的なフィードバックのために広々としたスペースを提供します。
さらには4〜12の拡張スロットCAT GEARを使用して、希望する操作デバイスを追加することができます。
・24インチのタッチパネルディスプレイ×２台内蔵
・USBタイプA×４
操作卓CAT560
卓越した操作性
CAT560はCAT562と同様に置き型と可搬型の操作卓において、ユーザーにとって使いやすい優れた操作性を提供します。
大型ディスプレイとマルチタッチスクリーンは、グラフィカルな編集と視覚的なフィードバックのために広々としたスペースを提供します。
さらには4〜12の拡張スロットCAT GEARを使用して、希望する操作デバイスを追加することができます。
・24インチのタッチパネルディスプレイ内蔵
・USBタイプA×４
操作卓CAT530
様々な場所で操作が可能！
舞台上での吊込み作業、スノコ上でのチェーンホイストの設置、あるいはワゴン上で舞台装置を動かしたい…こんな時、CAT530はあなたの力強い味方となります。
有線または専用Wi-Fiネットワークで、装置選択、ショーデータの呼び出し、仕込みや本番で必要な設定やメンテナンス機能へのフルアクセスが可能です。
・12インチのタッチパネルディスプレイ内蔵
・USBタイプA×２
操作卓CAT500
デスクトップ操作卓
CAT500はノートPCを使用したオフライン・シミュレーション用に設計されていますが、CAT560等では対応しづらい大規模なアクロバティックショーでのコントロールブースとして
外部ノートPC又はワークステーションと併せて拡張スロットCAT-GEARコンソールと接続して利用できます。
・USBタイプA×４
・HDMIディスプレイポート×２
操作卓CAT550
コンパクトデスクトップ操作卓
CAT550は設置スペースが限られた場所などでも問題なく操作できるよう人間工学に基づいてデザインされています。
外部ディスプレイの接続も可能で最大４モジュールのCAT-GEARコンソールを接続して利用できます。
・20インチのタッチパネルディスプレイ内蔵
・USBタイプA×４
・HDMIディスプレイポート×１
操作デバイスCAT-GEAR
・CAT 560 シリーズ：必要に応じて２×２スロット、２×４スロット、２×６スロットが選択可能.
・CAT 530 シリーズ：２×１スロットが選択可能.
・CAT 500 シリーズ：１×３スロット、２×３スロット、３×３スロットが選択可能.
・CAT 550 シリーズ：２×２スロットが選択可能.
※ブランクパネルも選択可.
舞台専用ウィンチ
超静音型ウィンチ(S.S.S.W)
超静音型ウィンチ(Super Silent Stage Whinch)
★超低騒音 50dB(A)以下
★超広域速度範囲運転 (0速〜高速域)→多彩な演出表現、極低速運転による安全な仕込み作業が可能
★ドイツDIN規格に対応した各種安全機能：二重ブレーキ、ワイヤー緩み検知、ブレーキ動作検知、荷重検知
スリム型ウィンチ(Slim Whinch)
★縦ドラム・元滑車一体型の省スペース設計
★既存の手動カウンターウェイト(C/W)方式の電動化用として最適（C/Wスペースを利用)
★舞台袖スペースが無く、ウィンチ設置スペースが確保できない場合
★超広域速度範囲運転 (0速〜高速域)→多彩な演出表現、極低速運転による安全な仕込み作業が可能
★ドイツDIN規格に対応した各種安全機能：二重ブレーキ、ワイヤー緩み検知、ブレーキ動作検知、荷重検知
スリム型ウィンチ(Slim Which)
点吊ウィンチ

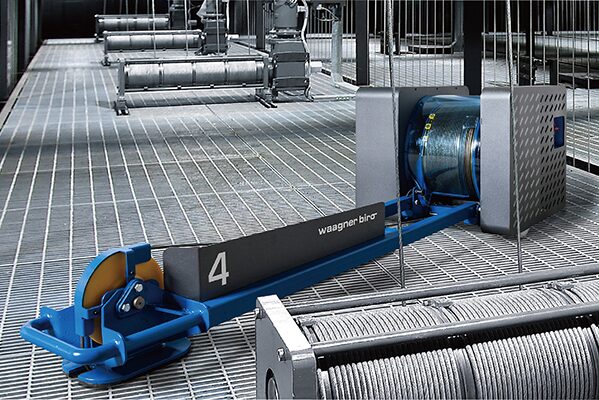

静音型点吊ウィンチ(Point Hoist)
静音型スノコ床上移動式点吊ウィンチ(Point Hoist)
制御部が一体化され、スノコ床上を移動させ任意位置にてワイヤー1点吊り装置として使用します。
本体へは電源線とLANケーブルを接続し、LANケーブルを経由して全体の操作システムに統合されます。

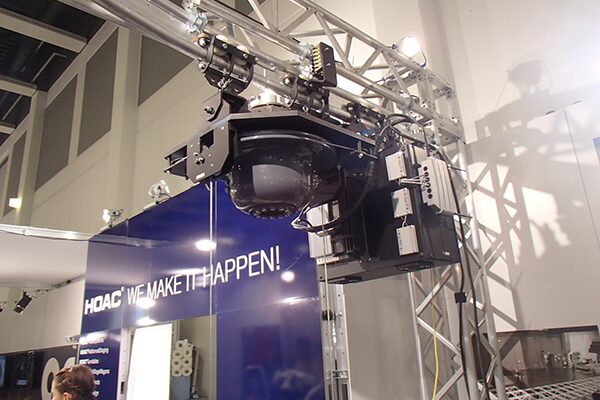

静音型吊式点吊ウィンチ(FLY)
PointHoistと同様に制御部が一体化されています。スノコ上での吊り型使用に適した点吊りウィンチです。
静音型吊式点吊ウィンチ(Slim Hoist)
劇場で使用されるチェーンホイストに変われるものとして開発されたワイヤー多層巻方式の1点吊ウィンチです。
フライング装置向けにも応用可能です。
静音型点吊ウィンチ(FLY)
静音型点吊ウィンチ(Slim Hoist)
※写真はフライング装置用
